Schnelles, einzelseitiges stanzen und schweißen von Carmo Kunststoff- und PVC-Ösen

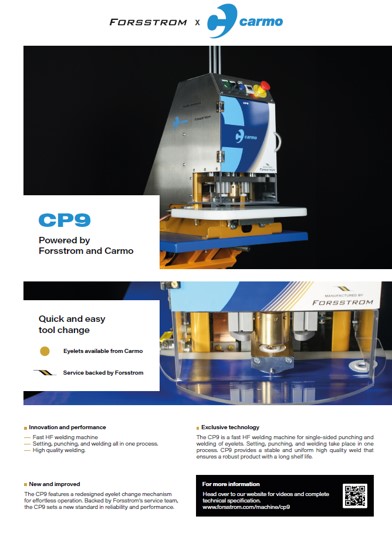

Die CP9 HF Ösen Maschine wurde zum superschnellen, einzelseitigen Stanzen und Schweißen entwickelt. Jetzt präsentieren wir eine aktualisierte Version von CP9. Diese Version bietet alle Vorteile der früheren Version und wurde für eine einfachere Nutzung sowie einfachere Wartung und Instandhaltung aktualisiert. Die neue Version von CP9 ist das Ergebnis einer neuen Partnerschaft zwischen Carmo und Forsstrom, die es uns ermöglicht, hervorragende Qualität und Haltbarkeit anzubieten. Sehen Sie sich den Werbefilm unten an:

Die HF Ösen Maschine ist mit ihrer automatischen Ösenbeschickung und äußerst kurzen Durchlaufzeit für Massenproduktion ideal. Durch die zugehörigen Austauschteile wird es möglich, verschiedene Ösengrößen mit der selben Maschine zu schweißen.

Betrieb mit verschiedenen Größen

  • Einzelseitiges HF Schweißen von PVC Ösen mit den Durchmessern 11/27, 13/32 , 15/37, 19/43
  • Einfache, zugehörige Austauschteile auch für andere Größen lieferbar

Durchflussleistung für Massenproduktion

  • Automatische Ösenbeschickung
  • Stanzen + Schweißen in einem Vorgang
  • Äußerst kurze Durchlaufzeit
  • In der Produktion eingesetzt, können Sie mit 5-10 Schweißungen pro Minuterechnen, je nach Ösengröße, Leistungsfähigkeit des Generators und Schnelligkeit des Betreiber.
  •  Stanzen durch 4-6 Schichten Plastikfolie läßt sich einfach machen

Bedienungs- und wartungsfreundlich

  •  Der Beschicker ist mit einem Fußpedal zur Anschaltung des Stanz- und Schweißvorganges versehen
  •  Geräuscharme Maschine – einfache Wartung

Bitte beachten Sie!

Die Stanz/Schweißpresse fordert Verbindung zu einem Druckluftgerät sowie auch einen Hochfrequenz Generator (2.5 – 3 kW wird empfohlen).

Es besteht die Möglichkeit, den CP9 mit einem Forsstrom-HF-Generator als Komplettpaket zu kaufen. Diese Lösung ist CE-gekennzeichnet und somit Plug-and-Play-fähig.

Es ist auch möglich, das CP9 ohne HF-Generator zu kaufen.

Die Stanz/Schweißpresse CP9 und die Hochfrequenz Generator müssen als eine Einheit CE-gekennzeichnet sein.

Lesen Sie mehr über CE-Kennzeichnen auf dieser Zeite

Dimensionen von CP9

Other features of eyelet setter CP9

Wechselbare TeileSchutzschieldEinfache integration
CP9 replacement kitsCP9 safety shieldCP9 easy integration

Bestellung und variant Information

Alle Maße und Zeichnungen sind nominal. Für Auskunft über genaue Messungen und Detailzeichnungen - und kritische Integration - wenden Sie sich bitte an unseren Vertrieb.

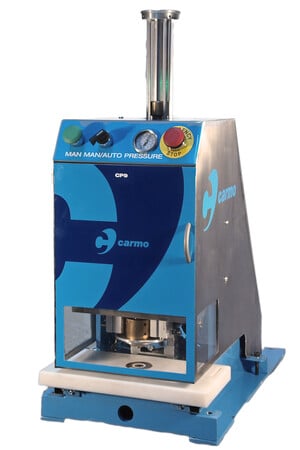

CP9 - Ösen Maschine für Hochfrequenz schweißen
Schnellschweißen. Muss der Stromversorgung angeschlossen werden, HF-Generator und Druckluft.
Ref# Description Lager Properties Kommentare
07-764-7002
07-764-7004
07-764-7005
07-764-7006
CP9-electrodes - HF Elektroden für CP9
Ref# Description Lager Properties Kommentare
07-457-7008
07-457-7009 CP9 Elektrode 11/28-1+2E (04-283)
07-457-7010
07-457-7011
07-457-7012

(*) Kleinere Mengen sind auf Anfrage lieferbar mittels Umpackgebühr.
