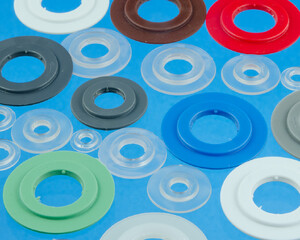

Carmo ist bei schweißbaren PVC Rundösen ein Weltmarktführer.

Carmos Rundösen sind stark, flexibel und reißfest. Wir mischen die richtige Zusammensetzung aus Rohstoffen, um Ihre spezifischen Ansprüche an Leistung, Wetterbedingungen, UV-Strahlungsbelastung usw. zu erfüllen.

Im Gegensatz zu herrkömmlichen Metallösenwerden die schweißbaren PVC Rundösen mit der Folie zusammengeschmolzen und bilden somit eine bedeutend stärkere Verbindung, die eine beträchtlich höhere Zugkraft aushalten kann. Dieses gilt besonders bei netzverstärkten Materialien.

Sehen Sie den Zugtest hier. Das Resultat sagt alles:

https://carmo.wistia.com/medias/x8gsah6dl4?embedType=async&videoFoam=true&videoWidth=640

Die Carmo PVC Rundösen werden typisch als Verstärkung von Löchern in Folien oder Stoffen verwendet. In Ösen für Gebäudehüllen, Bannern und Planen.
Für den Hersteller von wetterfesten Bannern aus Vinyl bieten die Kunststoff Rundösen mehrere Vorzüge, z.B.:

  • Sie übertreffen herrkömmliche Metallösen in puncto Flexibilität und Stärke
  • Sind strapazierfähig in rauen Umgebungen, rosten nicht und hinterlassen keine Flecken.
  • Keine Säume nötig.
  • Für Einzelschicht Vinyl die einzige Lösung.
  • Möglichkeit einer „unsichtbaren“ Platzierung von Rundösen auf der Rückseite der Banner.

Die schweißbaren Ösen von Carmo können wie folgt geliefert werden:

Ösen mit quadratischen ’Schultern’


square shoulders

No d1 (mm) d2 (mm) d3 (mm)
04-111 5.0 9.3 12.6
04-112 6.5 10.7 14.5
04-274 * 7.0 14.5 24.5
04-100 8.0 12.9 16.9
04-275 * 11.0 17.5 27.1
04-276 13.0 22.0 32.2
04-277 * 15.0 24.5 37.2
04-278 * 19.0 30.2 43.3
04-279 * 40.0 53.3 67.1

*) Heavy duty design

Ösen mit runden ’Schultern’


round shoulders

No d1 (mm) d2 (mm) d3 (mm)
04-121 9.5 14.0 19.8
04-101 * 12.0 20.0 29.8
04-122 12.7 18.0 23.3
04-123 15.8 21.8 27.4
04-125 25.0 31.0 36.4

*) Heavy duty design

Anwendung


Schweißbare Ösen montieren…

Unsere schweißbaren Ösen werden typisch mit Hilfe von Hochfrequenzschweißen (auch HF Schweißen oder RF Schweißen genannt) oder Ultraschall-Schweißen montiert. Wir liefern ein volles Sortiment von Werkzeugen und Elektroden – für alle unsere Geometrien – zur Anwendung in bereits vorhandenen HF Schweißmaschinen, und eine Reihe spezieller Maschinen für integriertes Stanzen und Schweißen, automatische Zuführung und das Schweißen von Ösen.

Prototypen und Kleinserien-Produktion…

Für die Fertigung in kleinen Serien, Prototypen und Reparaturen können wir ebenfalls unser einzigartiges Klebeprodukt, das sog. Carmo seal, empfehlen. Hiermit lässt sich weiches PVC auf PVC fest kleben. Carmo Seal ist beständig gegenüber Hitze, Wasser, Öl, Benzin, Weichmachern und Alterung.

Wie sich die Stärke erhöhen lässt…

Je nach Anwendungszweck, lassen sich die PVC Ösen von Carmo einzelseitig sowohl als auch doppelseitig anwenden:

Welding PVC eyelets Einzelseitiges Ösenschweißen hat den Vorteil schneller Befestigung und schnellem Schweißen sowie auch die Möglichkeit, die Öse vom direkten Anblick zu verstecken– besonders sinnvoll in der Herstellung von hochklassigen Bannern.

Doppelseitiges Ösenschweißen gibt maximale Stärke und Strapazierfähigkeit – besonders bei netzverstärkten Materialien.


Bestellung und variant Information

Alle Maße und Zeichnungen sind nominal. Für Auskunft über genaue Messungen und Detailzeichnungen - und kritische Integration - wenden Sie sich bitte an unseren Vertrieb.

Metallverstärkte Öse (angemeldetes Patent)


04-283

Metall verstärkte Öse - stärker als standard Metall Ösen

Die ultimative Öse für anspruchsvolle Anwendungen. Hohe Zugkräfte und starke Haltbarkeit. Die Kunststofföse ist mit einer zusätzlich eingegossenen Metallöse ausgestattet und somit stärker und haltbarer als traditionelle Kunststoffösen.
Materialien
PVC,PVC/PUR
Farben
Sie interessieren sich für andere Farben oder Materialien? Rufen Sie uns an und fordern Sie ein Angebot !
Small drawing of 04-283 Metall verstärkte Öse - stärker als standard Metall Ösen
Big drawing of 04-283 Metall verstärkte Öse - stärker als standard Metall Ösen
Nennmaßbereich in mm
Nennmaßbereich in mm

Ösen mit quadratischen ’Schultern’


04-111

Kunststoff Rundöse, 5 mm

5 mm Kunststoff Rundöse mit eckigen Flanken. Für Hochfrequenzschweißen optimiert.
Materialien
PVC,PVC/PUR
Farben
Sie interessieren sich für andere Farben oder Materialien? Rufen Sie uns an und fordern Sie ein Angebot !
Small drawing of 04-111 Kunststoff Rundöse, 5 mm
Big drawing of 04-111 Kunststoff Rundöse, 5 mm
Nennmaßbereich in mm
Nennmaßbereich in mm

04-112

Kunststofföse, 6.5 mm

6,5 mm Kunststofföse mit quadratischen Flanken. Wird typisch als Lochverstärkung in Banner, Planen, Gebäudeverkleidungen etc. verwendet.
Materialien
PVC
Farben
Sie interessieren sich für andere Farben oder Materialien? Rufen Sie uns an und fordern Sie ein Angebot !
Small drawing of 04-112 Kunststofföse, 6.5 mm
Big drawing of 04-112 Kunststofföse, 6.5 mm
Nennmaßbereich in mm
Nennmaßbereich in mm

04-274

Rundöse, 7/25 mm

7/25 mm strapazierfähige Kunststoff Rundöse mit eckigen Flanken. Für Hoch Frequenz (HF) schweißen optimiert. Wird typisch als Lochverstärkung in Banner, Planen, Gebäudeverkleidungen etc. verwendet.
Materialien
PVC
Farben
Sie interessieren sich für andere Farben oder Materialien? Rufen Sie uns an und fordern Sie ein Angebot !
Small drawing of 04-274 Rundöse, 7/25 mm
Big drawing of 04-274 Rundöse, 7/25 mm
Nennmaßbereich in mm
Nennmaßbereich in mm

04-100

Kunststoff Rundöse, 8 mm

8 mm Kunststoff Rundöse mit eckigen Flanken. Für Hoch Frequenz (HF) schweißen optimiert.
Materialien
PVC
Farben
Sie interessieren sich für andere Farben oder Materialien? Rufen Sie uns an und fordern Sie ein Angebot !
Small drawing of 04-100 Kunststoff Rundöse, 8 mm
Big drawing of 04-100 Kunststoff Rundöse, 8 mm
Nennmaßbereich in mm
Nennmaßbereich in mm

04-275

Schweres Kunststoff Rundöse 11/27 mm, gestapelt

11/27 mm strapazierfähige Kunststoff Rundöse mit eckigen Flanken. Für Hoch Frequenz (HF) schweißen und Verwendung in automatischen Maschinen optimiert.
Materialien
PELD,PVC,PVC/PUR
Farben
Sie interessieren sich für andere Farben oder Materialien? Rufen Sie uns an und fordern Sie ein Angebot !
Small drawing of 04-275 Schweres Kunststoff Rundöse 11/27 mm, gestapelt
Big drawing of 04-275 Schweres Kunststoff Rundöse 11/27 mm, gestapelt
Nennmaßbereich in mm
Nennmaßbereich in mm

04-276

Rundöse, schwer 13/32 mm

13/32 strapazierfähige Kunststoff Rundöse mit eckigen Flanken. Für Hochfrequenzschweißen und Verwendung in automatischen Maschinen optimiert.
Materialien
PVC,PVC/PUR
Farben
Sie interessieren sich für andere Farben oder Materialien? Rufen Sie uns an und fordern Sie ein Angebot !
Small drawing of 04-276 Rundöse, schwer 13/32 mm
Big drawing of 04-276 Rundöse, schwer 13/32 mm
Nennmaßbereich in mm
Nennmaßbereich in mm

04-277

PVC Rundöse, schwer 15/37 mm

15/37 strapazierfähige PVC Rundöse mit eckigen Flanken. Für Hochfrequenz schweißen und Verwendung in automatischen Maschinen optimiert.
Materialien
PELD,PVC,PVC/PUR
Farben
Passt mit
Sie interessieren sich für andere Farben oder Materialien? Rufen Sie uns an und fordern Sie ein Angebot !
Small drawing of 04-277 PVC Rundöse, schwer 15/37 mm
Big drawing of 04-277 PVC Rundöse, schwer 15/37 mm
Nennmaßbereich in mm
Nennmaßbereich in mm

04-278

Kunststoff Rundöse, schwer 19/43 mm

19/43 strapazierfähige Kunststoff Rundöse mit eckigen Flanken. Für Hoch Frequenz (HF) schweißen und Verwendung in automatischen Maschinen optimiert.
Materialien
PELD,PVC,PVC/PUR
Farben
Passt mit
Sie interessieren sich für andere Farben oder Materialien? Rufen Sie uns an und fordern Sie ein Angebot !
Small drawing of 04-278 Kunststoff Rundöse, schwer 19/43 mm
Big drawing of 04-278 Kunststoff Rundöse, schwer 19/43 mm
Nennmaßbereich in mm
Nennmaßbereich in mm

04-279

Schweres Kunststoff Rundöse 40/67 mm

40/67 strapazierfähige / schweres Kunststoff Rundöse mit eckigen Flanken. Für Hoch Frequenz (HF) schweißen optimiert.
Materialien
PVC
Farben
Sie interessieren sich für andere Farben oder Materialien? Rufen Sie uns an und fordern Sie ein Angebot !
Small drawing of 04-279 Schweres Kunststoff Rundöse 40/67 mm
Big drawing of 04-279 Schweres Kunststoff Rundöse 40/67 mm
Nennmaßbereich in mm
Nennmaßbereich in mm

Ösen mit runden ’Schultern’


04-121

Kunststofföse, 3/8'' (9.5 mm)

3/8" (9,5 mm) Kunststofföse mit runden Flanken. Für Hochfrequenzschweißen optimiert.
Materialien
PVC,PVC/PUR
Farben
Sie interessieren sich für andere Farben oder Materialien? Rufen Sie uns an und fordern Sie ein Angebot !
Small drawing of 04-121 Kunststofföse, 3/8'' (9.5 mm)
Big drawing of 04-121 Kunststofföse, 3/8'' (9.5 mm)
Nennmaßbereich in mm
Nennmaßbereich in mm

04-101

PVC Rundöse, schwer 11/30 mm

11/30 mm PVC Rundöse mit eckigen Flanken. Strapazierfähig für anspruchsvolle Bereiche. Für Hochfrequenz schweißen optimiert.
Materialien
PVC
Farben
Sie interessieren sich für andere Farben oder Materialien? Rufen Sie uns an und fordern Sie ein Angebot !
Small drawing of 04-101 PVC Rundöse, schwer 11/30 mm
Big drawing of 04-101 PVC Rundöse, schwer 11/30 mm
Nennmaßbereich in mm
Nennmaßbereich in mm

04-122

PVC Rundöse, 1/2"

1/2" Kunststoff Rundöse mit runden Flanken. Für Hoch Frequenz (HF) schweißen optimiert.
Materialien
PVC
Farben
Sie interessieren sich für andere Farben oder Materialien? Rufen Sie uns an und fordern Sie ein Angebot !
Small drawing of 04-122 PVC Rundöse, 1/2"
Big drawing of 04-122 PVC Rundöse, 1/2"
Nennmaßbereich in mm
Nennmaßbereich in mm

04-123

Kunststoff Rundöse, 5/8" (15.8 mm)

5/8" (15,8 mm) Kunststoff Rundöse mit runden Flanken. Für Hochfrequenzschweißen optimiert.
Materialien
PVC
Farben
Sie interessieren sich für andere Farben oder Materialien? Rufen Sie uns an und fordern Sie ein Angebot !
Small drawing of 04-123 Kunststoff Rundöse, 5/8" (15.8 mm)
Big drawing of 04-123 Kunststoff Rundöse, 5/8" (15.8 mm)
Nennmaßbereich in mm
Nennmaßbereich in mm

04-125

Kunststoff Rundöse, 1" (25 mm)

1" (25 mm) Kunststoff Rundöse mit runden Flanken. Für Hoch Frequenz (HF) schweißen optimiert.
Materialien
PUR,PVC
Farben
Sie interessieren sich für andere Farben oder Materialien? Rufen Sie uns an und fordern Sie ein Angebot !
Small drawing of 04-125 Kunststoff Rundöse, 1" (25 mm)
Big drawing of 04-125 Kunststoff Rundöse, 1" (25 mm)
Nennmaßbereich in mm
Nennmaßbereich in mm

(*) Kleinere Mengen sind auf Anfrage lieferbar mittels Umpackgebühr.
