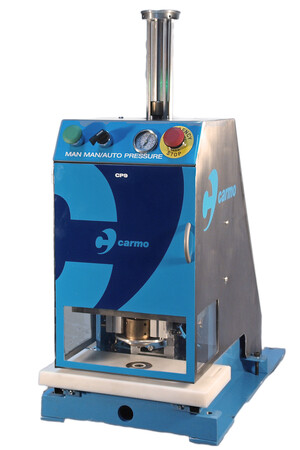

Presse de soudure HF pour Soudage rapide en face unique des œillets Carmo

La CP9 est une machine rapide, pour le poinçannage et le soudage sur une face. Nous présentons maintenant une version améliorée de CP9. Cette version présente tous les avantages de la version précédente et a été mise à jour pour une utilisation plus simple et un service et une maintenance plus faciles. La nouvelle version du CP9 est le résultat d’un nouveau partenariat entre Carmo et Forsstrom, qui nous permet d’offrir une qualité et une durabilité exceptionnelles. Regardez le film promotionnel ci-dessous :

Elle est idéale pour la production en quantité, offrant une alimentation automatique des œillets et un temps de cycle très court. Les kits de remplacement permettent d’obtenir des tailles d’oeillets différentes pouvant être soudés avec la même machine.

Prend en charge différentes tailles

  • Soudure en face unique HFd’oeillets PVC de diamètres 11/27, 13/32 , 15/37, 19/43.
  • Kits de remplacement facile pour d’autres dimensions disponibles.

Débit pour production en quantité

  • Alimentation automatique des œillets.
  • Poinçonnage + soudage en une opération.
  • Temps de cycle extrêmement court.
  • Utilisée pour une production et un débit de 5 à 10 soudures par minute en fonction de la dimension de l’œillet, de la vitesse du générateur et de l’opérateur.
  • Le poinçonnage est facilement réalisé à travers 4 à 6 couches de film plastique.

Facilité de fonctionnement et d’entretien

  • Le système de chargement est équipé d’une pédale pour activer le fonctionnement du poinçonnage et du soudage.
  • Machine quasi-silencieuse – entretien facile.
La presse à poinçonner/souder nécessite un raccordement à un équipement à air comprimé et un générateur Haute Fréquence (2,5 – 3 kW recommandé).

Il est possible d’acheter le CP9 avec un générateur Forsstrom HF en package complet. Cette solution est marquée CE et donc plug-and-play.

Il est également possible d’acheter le CP9 sans générateur HF.

La presse à poinçonner/souder et el générateur Haute Fréquence doivent être marqués CE comme une seule unité.

En savoir plus sur le marquage CE des machines

Dimensions du CP9

Kits de remplacementÉcran de protectionIntégration facile

Commande et informations sur les variantes

Toutes les mesures et tous les dessins sont nominaux. Pour des mesures exactes– et pour une intégration délicate - veuillez contacter les ventes pour des schémas détaillés.


CP9 - Soudeuse automatique simple face pour la soudure HF des oeillets en plastique
Soudure unilatéral à grande vitesse. Doit être connecté à l'alimentation, au générateur HF et à l'air comprimé.
Order# Description Prenez de stock Propriétés Comentaires
07-764-7002
07-764-7004
07-764-7005
07-764-7006
CP9-electrodes - Électrodes pour utilisation dans la soudeuse CP9
Order# Description Prenez de stock Propriétés Comentaires
07-457-7008
07-457-7009
07-457-7010
07-457-7011
07-457-7012

(*) De plus petites quantités peuvent être livrées sur demande moyennant des frais de reconditionnement.
