Kunststoffösen werden eingeschweißt: nicht eingestanzt. Die Öse verschmilzt mit der Folie, statt deren Rand zu klemmen: deshalb hält die geschweißte Verbindung in Carmos eigenem Zugtest etwa das Dreifache der Auszugskraft einer Metallöse: etwa das Vierfache bei beidseitiger Schweißung. (Neu im Verfahren? Beginnen Sie mit Was ist HF-Schweißen.)
Warum die geschweißte Verbindung gewinnt
Eine Metallöse klemmt die Folie; die Last konzentriert sich am Lochrand. Eine geschweißte Öse verschmilzt mit der Folie und verteilt die Last. In Carmos Zugtest reißt die Plane an der Metallöse, lange bevor die geschweißte Öse nachgibt: besonders in Mesh-Material.
Ein Zugtest Seite an Seite: eine HF-geschweißte Carmo-Kunststofföse gegen eine herkömmliche Metallöse in PVC-beschichtetem Gewebe, gezogen, bis die Plane reißt. Die geschweißte Öse verschmilzt über die gesamte Flanschfläche mit der Folie, statt durchgestanzt zu werden: in Carmos Werkstatttest auf PVC-beschichtetem Nylongewebe (600 g/m²) hielt eine einseitig geschweißte Öse etwa das Dreifache der Kraft einer Metallöse, eine beidseitig geschweißte etwa das Vierfache. Interner Test mit unkalibriertem Zugkraftmesser: Richtwerte, kein zertifizierter Normtest; fragen Sie Carmo nach einem Test auf Ihrem eigenen Material. Der Grund, Ösen zu schweißen, statt Metallösen einzuschlagen.
Die Probleme, die mit dem Metall verschwinden
Ausreißen
Geklemmte Metallösen ziehen sich unter Windlast durch Folie und Mesh: der häufigste Schaden an Bannern, Wraps und Planen.
Rost & Verfärbung
Messing- und Stahlösen hinterlassen Rostfahnen um jedes Loch. Geschweißter Kunststoff kann das nicht.
Seilverschleiß
Scheuern greift die Ösenbohrung an. Das patentierte Metal Reinforced Eyelet kombiniert den geschweißten Körper mit einer metallischen Verschleißfläche, und wo Scheuern allein dominiert, sagen wir das weiter unten ehrlich.
Recycling
Eine PVC-Öse hält die PVC-Plane sortenrein: recycelbar, ohne Metall auszusortieren.
Optik
Farblich auf die Plane abgestimmt, klar, grau und weiß als Standard, statt blitzendem Metall.
Kein Saum
Eine geklemmte Metallöse verlangt, die Plane zu falten oder zu verstärken. Eine Schweißung verschmilzt mit der gesamten Flanschfläche: direkt gesetzt, auch auf einlagigem Vinyl.
Gewicht
Kunststoff statt Messing oder Stahl: leichtere Abdeckungen und Banner, weniger Transport- und Handhabungsaufwand.
Metallöse vs. geschweißte Kunststofföse
| Eigenschaft | Metallöse | Geschweißte PVC-Öse |
|---|---|---|
| Verbindungsprinzip | Mechanische Klemmung am Lochrand | HF-Schweißung: die Öse verschmilzt mit der Folie |
| Auszugskraft | Basiswert; reißt in Mesh zuerst aus | ~3× einseitig / ~4× beidseitig; Last über die Schweißfläche verteilt |
| Korrosion | Rostet und verfärbt im Außeneinsatz | Nichts auf der Plane, das rosten oder verfärben kann |
| Montage | Stanzpresse und Werkzeuge | Vorhandene HF-Schweißmaschine (Elektrode/UG4), oder Ösenmaschine + HF-Generator und Druckluft |
| Recycling | Metall muss aussortiert werden | Sortenrein; das Produkt wird als Ganzes recycelt |
| Extremlasten | – | Metal Reinforced Eyelet: Inox-304-Einsatz, 3–4× einer Metallöse plus Verschleißfläche aus Edelstahl |
Welche Größe ersetzt Ihre Metallöse?
Maßgeblich ist der gemessene Innendurchmesser: Größennummern variieren je nach Hersteller. Die gängigen Handelsgrößen passen direkt:
| Metallöse | Loch-Ø | Geschweißte Carmo-Öse |
|---|---|---|
| #0 (1/4″) | ~6 mm | 04-112 · 6.5 mm |
| #1 (5/16″) | ~7 mm | 04-274 · 7.0 mm Heavy-Duty |
| #2 (3/8″) | ~9.5 mm | 04-121 · 9.5 mm: exakt |
| #3 (7/16″) | ~11 mm | 04-275 · 11.0 mm Heavy-Duty, oder das 04-283 Metal Reinforced Eyelet für Seilverschleiß |
| #4 (1/2″) | ~12.7 mm | 04-122 · 12.7 mm: exakt |
| #5 (5/8″) | ~16 mm | 04-123 · 15.8 mm: exakt |
| #6 (3/4″) | ~19 mm | 04-278 · 19.0 mm: exakt |
| 1″ | 25 mm | 04-125 · 25.0 mm: exakt |
Alle Maße nominal. Weitere Größen und Heavy-Duty-Varianten: das gesamte Rundösen-Programm.
Sie suchen Ovalösen? Sie werden genauso geschweißt wie die runden: zu den ovalen und eckigen Varianten.
Welche Ausrüstung erfordert der Umstieg wirklich?
Das hängt davon ab, was Sie heute betreiben. Mit einer vorhandenen HF-Schweißmaschine genügt für den Versuch eine eingesetzte Carmo-Elektrode. Kommen Sie von Stanze oder Presse, braucht Schweißen eine vollständige Station: Generator, Druckluft wo die Maschine es erfordert, und die Ösenmaschine selbst. Carmo stellt das richtige Setup mit Ihnen zusammen, bevor Sie etwas kaufen.
Einstieg: Ihre Schweißmaschine

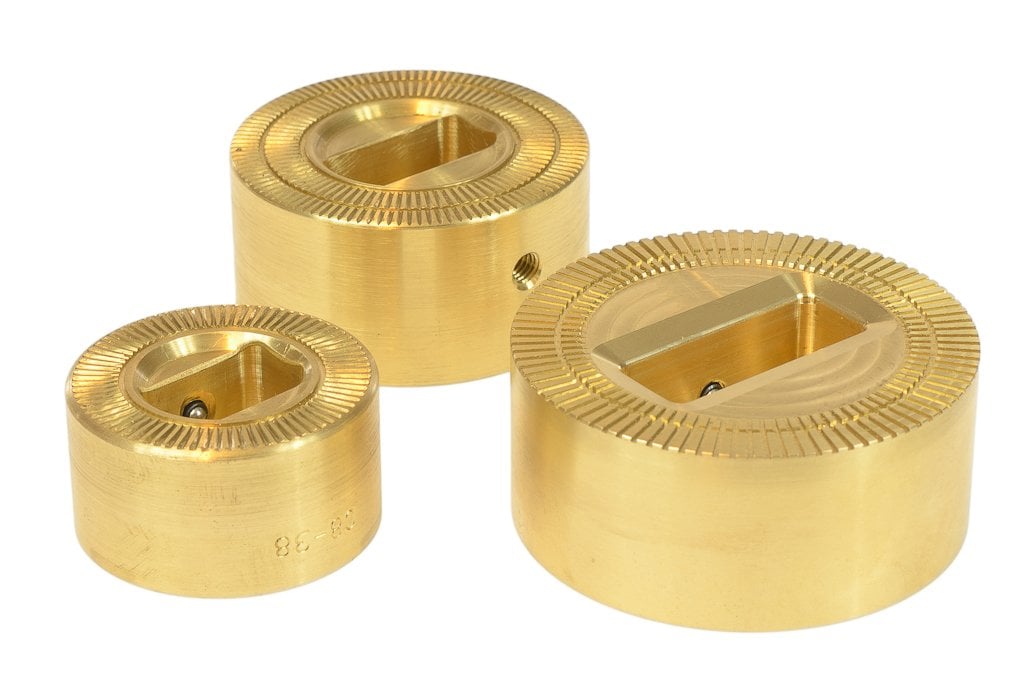

HF-Elektrode
Eine einbaufertige Elektrode für die HF-Schweißmaschine, die Sie bereits betreiben. Löcher werden vor oder nach dem Schweißen manuell gestanzt.
Benötigt: Ihre vorhandene HF-Schweißmaschine.
Nächster Schritt: Ihre Schweißmaschine

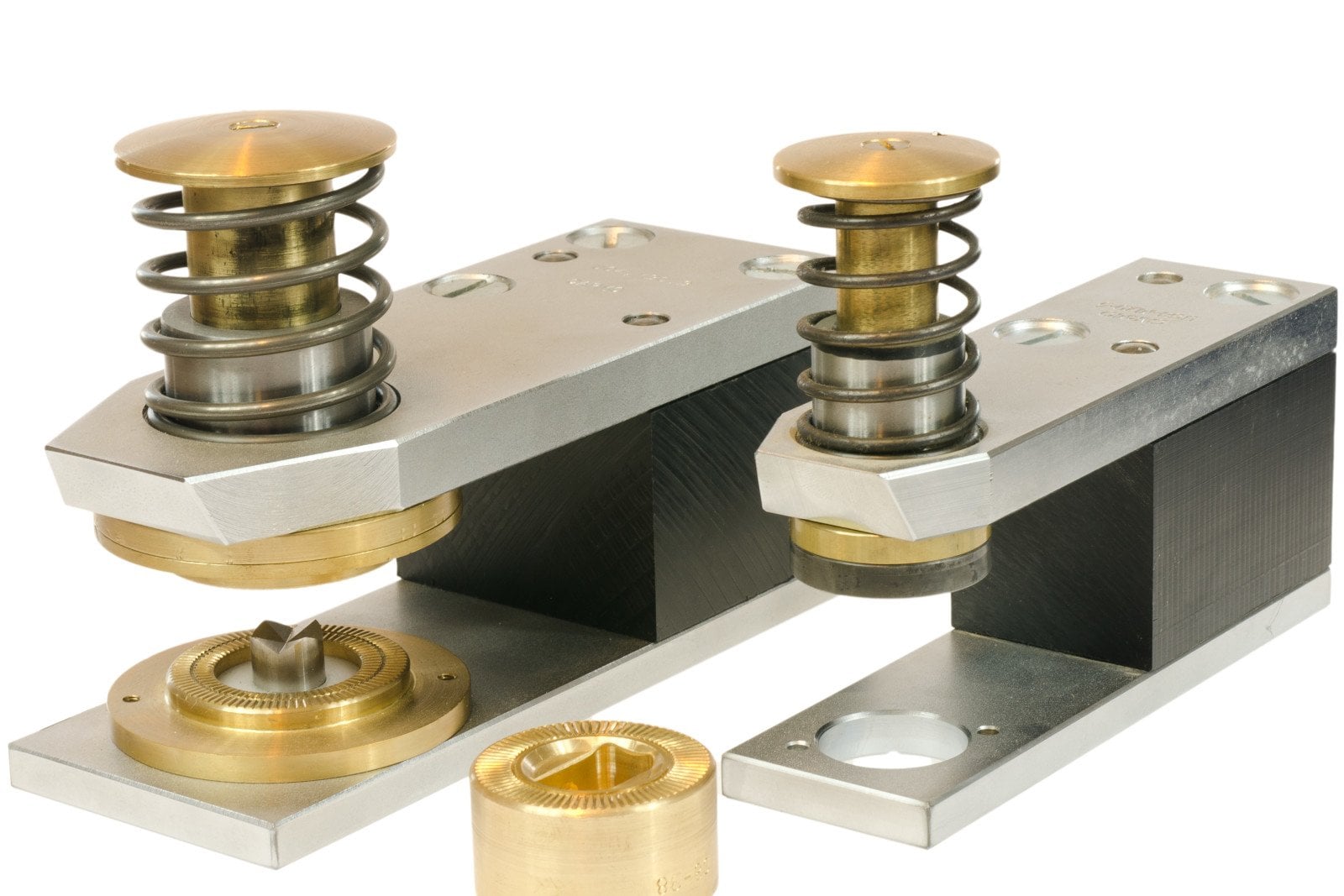

UG4 Schweißwerkzeug
Ein geführtes Elektrodenhaus, das in einem Arbeitsgang stanzt und schweißt: drei Größen nach Komponentenfläche.
Benötigt: Ihre vorhandene HF-Schweißmaschine.
Handpresse: ohne Schweißmaschine

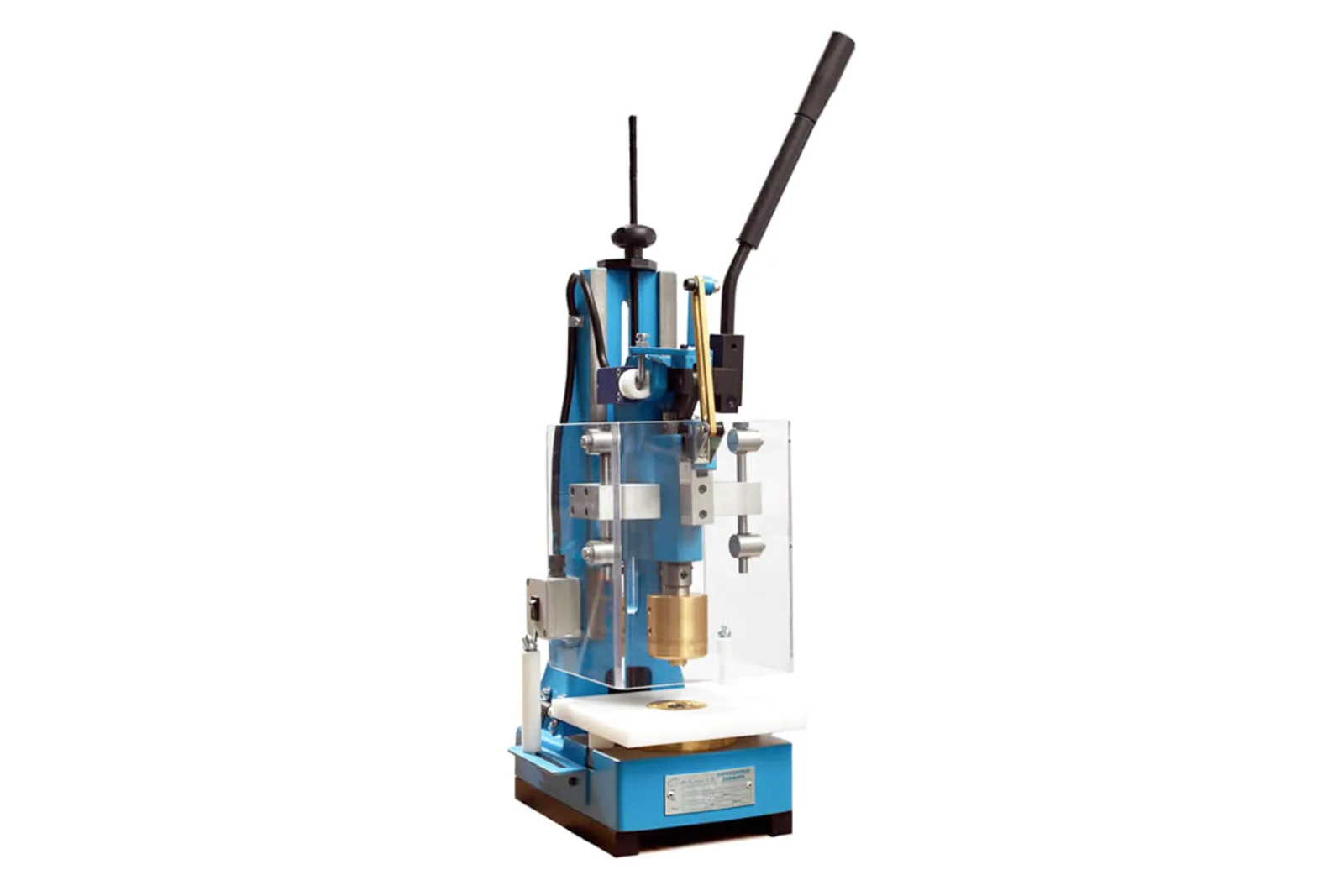

EP3 Öseneinsetzmaschine
Eine handbetriebene Presse mit Carmo-Elektrode: für Betriebe ohne HF-Schweißmaschine. Stanzt in derselben Station.
Benötigt: einen HF-Generator.
Vom Ösen-Maß zur geschweißten Serie in fünf Schritten
Senden Sie uns Ihre Spezifikation
Lochgröße, Material, Zugkraft-Anforderung, Stückzahlen: wir ordnen die passende Öse zu: rund, oval oder Metal Reinforced.
Muster erhalten
Lagervarianten als Schüttgut oder in Rohren, bereit für die automatische Zuführung.
Schweißversuche fahren
Auf Ihrer HF-Schweißmaschine, falls vorhanden: sonst stellen wir die Versuchsstation zuerst mit Ihnen zusammen (siehe oben).
Verbindung testen
Zugtest gegen Ihre Metallösen-Basis: die besten Einstellungen werden Ihr Sollwert.
In die Serie skalieren
Automatische Ösenmaschinen für Volumen, oder die vorhandene Schweißmaschine bleibt. Gefertigt in Dänemark aus EU-Rohstoffen.
Was zählt in Ihrem Projekt am meisten?
Auszugskraft, Scheuerfestigkeit oder beides: die ehrliche Empfehlung unterscheidet sich. (Beide geschweißten Optionen brauchen PVC- oder PU-beschichtetes Gewebe; unbeschichtetes Segeltuch, Leder und Papier bleiben Metall.)
Priorität: Auszugskraft
Geschweißte Kunststofföse
Die Schweißung verteilt die Last über die gesamte Schweißfläche statt auf den Lochrand: in Carmos eigenem Zugtest etwa das Dreifache einer geklemmten Metallöse (etwa das Vierfache beidseitig), und nichts auf der Plane, das rosten kann. Richtig für Banner, Wraps, Planen und Mesh.
Ihre Größe finden Sie in der Tabelle oben →Priorität: Scheuerfestigkeit
Metallöse, ehrlich gesagt
Wo ein Seil unter geringer Spannung am Loch sägt, kann eine gehärtete metallische Verschleißfläche Kunststoff überdauern. Das sagen wir Ihnen lieber, als Ihnen das falsche Teil zu verkaufen. Scheuern plus hohe Lasten? Dann ändert das Metal Reinforced Eyelet die Rechnung.
Unsicher? Senden Sie Ihre Spezifikation; Sie bekommen eine ehrliche Antwort →Priorität: beides
Metal Reinforced Eyelet
Ein Edelstahl-Einsatz (Inox 304), eingegossen in den geschweißten Körper: geschweißte Auszugskraft plus die Verschleißfestigkeit von Metall, ohne freiliegendes Metall auf der Plane. Patentiert; das 3- bis 4-Fache der Auszugskraft einer Metallöse.
Zum Metal Reinforced Eyelet →Dauertemperaturen über der Materialgrenze, eine reine Metalloptik als hartes Kriterium, oder Kleinstmengen ohne Schweißausrüstung? Metall- oder Clip-Ösen können weiter die bessere Wahl sein. Ist es ein Grenzfall, senden Sie die Spezifikation: wir sagen Ihnen ehrlich, in welche Richtung er fällt.
