Carmo est leader mondial dans la fabrication d’œillets plastique soudables en PVC.

Ils sont solides, souples et ne cassent pas. Nous mélangeons la bonne composition de matières premières pour répondre à vos demandes spécifiques en matière de performance, de conditions météorologiques, d’exposition aux rayons UV etc.

Par rapport à des anneaux métalliques, les œillets plastique soudables en PVC se fonderont avec la feuille et on obtiendra comme résultat un joint considérablement plus solide, qui peut supporter des efforts de traction bien plus importants. Ceci est d’autant plus vrai lorsque l’on travaille avec des matériaux en maille.

https://carmo.wistia.com/medias/x8gsah6dl4?embedType=async&videoFoam=true&videoWidth=640

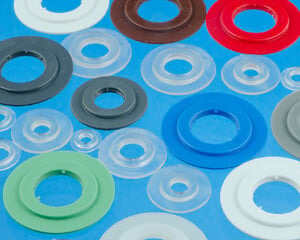

Les œillets plastique Carmo sont traditionnellement utilisés pour le renforcement des trous dans des feuilles et des tissus, dans des habillages de bâtiments, des banderoles et des bâches.

Ils offrent plus d’avantages pour les fabricants de banderoles en vinyle pour l’extérieur, par exemple:

  • Ils surpassent les anneaux métalliques en termes de souplesse et de solidité
  • Ils sont résistants dans des environnements rigoureux. Ils ne rouillent paset ne laissent pas de traces
  • Ils ne nécessitent pas de rabattage,
  • La seule solution pour une couche de vinyle unique.
  • Il est possible de positionner de manière « Invisible » les œillets sur le dos de la banderole.

[accordions_pickplguins id= »2187″]

Les œillets plastique soudables Carmo peuvent être fournis :

Œillets plastique avec bords carrés


square shoulders

No d1 (mm) d2 (mm) d3 (mm)
04-111 5.0 9.3 12.6
04-112 6.5 10.7 14.5
04-274 * 7.0 14.5 24.5
04-100 8.0 12.9 16.9
04-275 * 11.0 17.5 27.1
04-276 13.0 22.0 32.2
04-277 * 15.0 24.5 37.2
04-278 * 19.0 30.2 43.3
04-279 * 40.0 53.3 67.1

*) Heavy duty design

 Œillets plastique avec bords arrondis


round shoulders

No d1 (mm) d2 (mm) d3 (mm)
04-121 9.5 14.0 19.8
04-101 * 12.0 20.0 29.8
04-122 12.7 18.0 23.3
04-123 15.8 21.8 27.4
04-125 25.0 31.0 36.4

*) Heavy duty design

Remarques pour l’utilisation


Comment monter des œillets soudables…

Nos œillets soudables sont traditionnellement montés à l’aide de soudage haute fréquence (également connu comme soudage HF ou soudage FR) ou à l’aide de soudage par ultrasons. Nous fournissons une gamme complète d’outils et d’électrodes – couvrant toutes nos géométries – pour une utilisation dans des soudeuses à barre existantes, ainsi qu’une ligne de machines réservées au poinçonnage intégré, à l’alimentation automatique et au soudage d’œillets.

Fabrication de prototypes et production à petite échelle…

Pour des fabrications à petite-échelle, des prototypes ainsi que des réparations, nous recommandons également notre Carmo seal unique, adapté au collage de PVC souple sur PVC. Carmo Seal est résistant à la chaleur, à l’eau, à l’huile, à l’essence, aux plastifiants et au vieillissement.

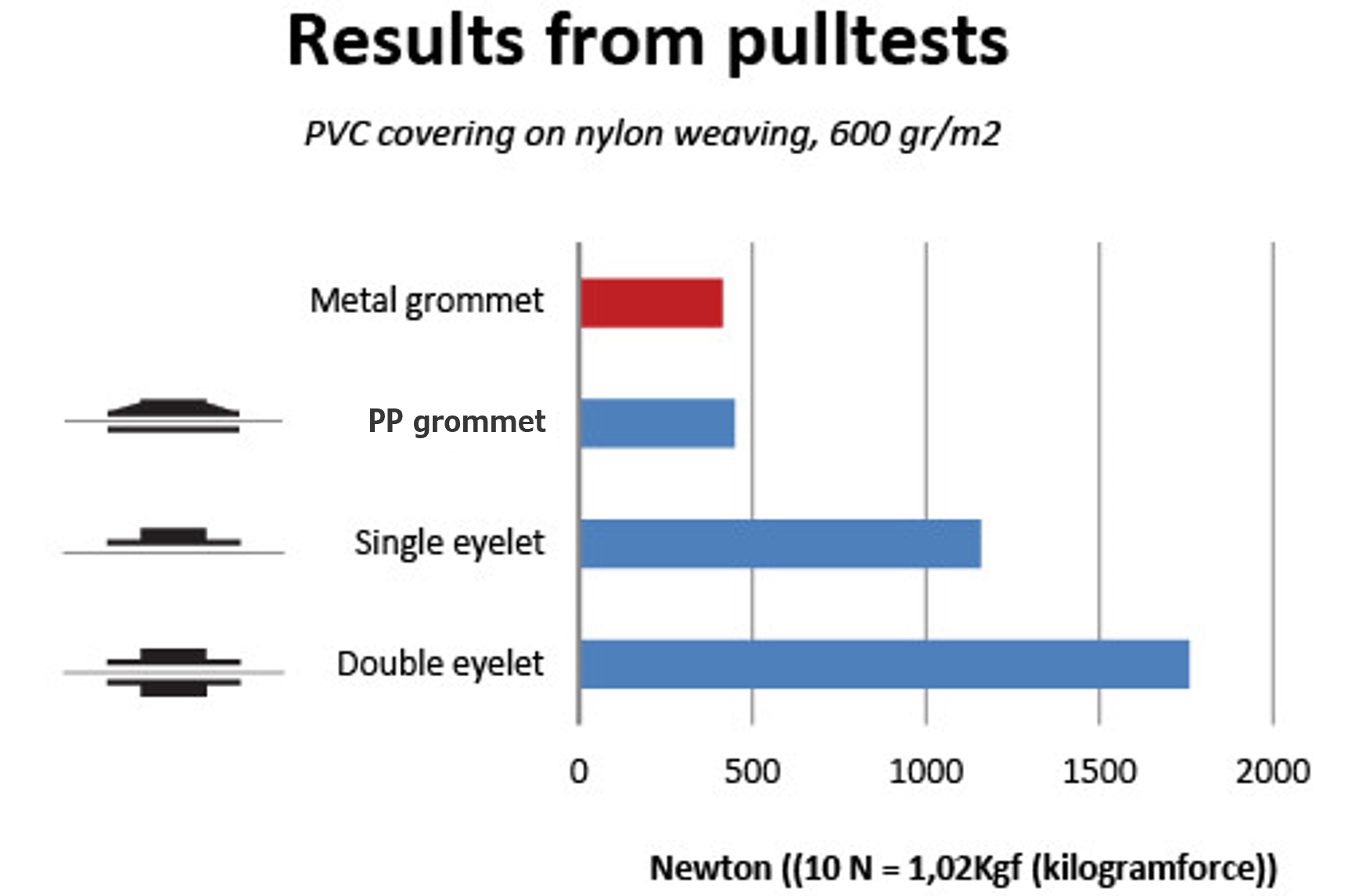

Comment renforcer la solidité…

En fonction de leur application, les œillets en PVC Carmo peuvent être utilisés dans des configurations unilatérales ou bilatérales:

Welding PVC eyelets Le soudage unilatéral des œillets permet une insertion et un soudage rapides ainsi que des possibilités de cacher l’œillet pour qu’il ne soit pas directement visible – particulièrement utile dans la fabrication de banderoles de haute qualité.

Le soudage bilatéral des œillets permet un maximum de solidité et de résistance – surtout dans des matériaux en maille.


Commande et informations sur les variantes

Toutes les mesures et tous les dessins sont nominaux. Pour des mesures exactes– et pour une intégration délicate - veuillez contacter les ventes pour des schémas détaillés.

Œillet avec insert métal (brevet en cours d’homologation)


04-283

Œillet avec insert métal

Un œillet qui résiste dans le temps aux applications extrêmes et aux fortes tractions. Cet insert métal est directement moulé dans l’œillet plastique, il offre ainsi une meilleure résistance et une durabilité sans égal.
Matériaux
PVC,PVC/PUR
Couleurs
Pour autres couleurs ou matières, merci de nous consulter…
Small drawing of 04-283 Œillet avec insert métal
Big drawing of 04-283 Œillet avec insert métal
Dimensions indicatif en mm
Dimensions indicatif en mm

Œillets plastique avec bords carrés


04-111

Œillet en plastique, 5 mm

Œillet en plastique de 5 mm avec épaules carrées. Optimisé pour la soudure haute fréquence (HF).
Matériaux
PVC,PVC/PUR
Couleurs
Pour autres couleurs ou matières, merci de nous consulter…
Small drawing of 04-111 Œillet en plastique, 5 mm
Big drawing of 04-111 Œillet en plastique, 5 mm
Dimensions indicatif en mm
Dimensions indicatif en mm

04-112

Œillet en PVC, 6,5 mm

Œillet en plastique de 6.5 mm avec épaules carrées. Généralement utilisé co mme renforts de trou dans des bannières, bâches, etc.
Matériaux
PVC
Couleurs
Pour autres couleurs ou matières, merci de nous consulter…
Small drawing of 04-112 Œillet en PVC, 6,5 mm
Big drawing of 04-112 Œillet en PVC, 6,5 mm
Dimensions indicatif en mm
Dimensions indicatif en mm

04-274

Œillet en PVC renforcé, 7/25 mm

Œillet en plastique robuste de 7/25 mm avec épaules carrées. Optimisé pour la soudure HF. Généralement utilisé pour les renforts de trous dans les bannières, bâches, etc.
Matériaux
PVC
Couleurs
Pour autres couleurs ou matières, merci de nous consulter…
Small drawing of 04-274 Œillet en PVC renforcé, 7/25 mm
Big drawing of 04-274 Œillet en PVC renforcé, 7/25 mm
Dimensions indicatif en mm
Dimensions indicatif en mm

04-100

Œillet en plastique soudable, léger, 8 mm

Œillet en plastique de 8 mm avec épaules carrées. Optimisé pour la soudure haute fréquence (HF).
Matériaux
PVC
Couleurs
Pour autres couleurs ou matières, merci de nous consulter…
Small drawing of 04-100 Œillet en plastique soudable, léger, 8 mm
Big drawing of 04-100 Œillet en plastique soudable, léger, 8 mm
Dimensions indicatif en mm
Dimensions indicatif en mm

04-275

Œillet en plastique soudable, lourd, 11/27 mm, empilable

Œillet en plastique robuste de 11/27 mm avec épaules carrées. Optimisé pour la soudure HF et l'utilisation dans les machines automatiques
Matériaux
PELD,PVC,PVC/PUR
Couleurs
Pour autres couleurs ou matières, merci de nous consulter…
Small drawing of 04-275 Œillet en plastique soudable, lourd, 11/27 mm, empilable
Big drawing of 04-275 Œillet en plastique soudable, lourd, 11/27 mm, empilable
Dimensions indicatif en mm
Dimensions indicatif en mm

04-276

Œillet en plastique renforcé, 13/32 mm empilé

Œillet en plastique robuste de 13/32 mm avec épaules carrées. Optimisé pour la soudure HF et l'utilisation dans les machines automatiques.
Matériaux
PVC,PVC/PUR
Couleurs
Pour autres couleurs ou matières, merci de nous consulter…
Small drawing of 04-276 Œillet en plastique renforcé, 13/32 mm empilé
Big drawing of 04-276 Œillet en plastique renforcé, 13/32 mm empilé
Dimensions indicatif en mm
Dimensions indicatif en mm

04-277

Œillet en PVC renforcé, 15/37 mm, empilable

Œillet en plastique robuste de 15/37 mm avec épaules carrées. Optimisé pour la soudure HF et l'utilisation dans les machines automatiques
Matériaux
PELD,PVC,PVC/PUR
Couleurs
Ressemble à
Pour autres couleurs ou matières, merci de nous consulter…
Small drawing of 04-277 Œillet en PVC renforcé, 15/37 mm, empilable
Big drawing of 04-277 Œillet en PVC renforcé, 15/37 mm, empilable
Dimensions indicatif en mm
Dimensions indicatif en mm

04-278

Œillet en plastique, lourd, 19/43 mm, empilé

Œillet en plastique robuste de 19/43 mm avec épaules carrées. Optimisé pour la soudure HF et l'utilisation dans les machines automatiques.
Matériaux
PELD,PVC,PVC/PUR
Couleurs
Ressemble à
Pour autres couleurs ou matières, merci de nous consulter…
Small drawing of 04-278 Œillet en plastique, lourd, 19/43 mm, empilé
Big drawing of 04-278 Œillet en plastique, lourd, 19/43 mm, empilé
Dimensions indicatif en mm
Dimensions indicatif en mm

04-279

Œillet en PVC, 40/67 mm, lourd

Œillet en plastique robuste de 40/67 mm avec épaules carrées. Optimisé pour la soudure HF.
Matériaux
PVC
Couleurs
Pour autres couleurs ou matières, merci de nous consulter…
Small drawing of 04-279 Œillet en PVC, 40/67 mm, lourd
Big drawing of 04-279 Œillet en PVC, 40/67 mm, lourd
Dimensions indicatif en mm
Dimensions indicatif en mm

Œillets plastique avec bords arrondis


04-121

Œillet en plastique, 3/8”(9.5 mm)

Œillet en plastique de 9,5 mm (3/8 po) avec épaulements ronds, optimisé pour la soudure haute fréquence (HF).
Matériaux
PVC,PVC/PUR
Couleurs
Pour autres couleurs ou matières, merci de nous consulter…
Small drawing of 04-121 Œillet en plastique, 3/8”(9.5 mm)
Big drawing of 04-121 Œillet en plastique, 3/8”(9.5 mm)
Dimensions indicatif en mm
Dimensions indicatif en mm

04-101

Œillet en PVC, lourd, 11/30 mm

Œillet en plastique de 11/30 mm avec épaules carrées. Conception robuste pour les applications exigeantes. Optimisé pour la soudure haute fréquence (HF).
Matériaux
PVC
Couleurs
Pour autres couleurs ou matières, merci de nous consulter…
Small drawing of 04-101 Œillet en PVC, lourd, 11/30 mm
Big drawing of 04-101 Œillet en PVC, lourd, 11/30 mm
Dimensions indicatif en mm
Dimensions indicatif en mm

04-122

Œillet en PVC, 1/2”

Œillet en plastique 1/2”avec épaulements ronds, optimisé pour la soudure haute fréquence (HF).
Matériaux
PVC
Couleurs
Pour autres couleurs ou matières, merci de nous consulter…
Small drawing of 04-122 Œillet en PVC, 1/2”
Big drawing of 04-122 Œillet en PVC, 1/2”
Dimensions indicatif en mm
Dimensions indicatif en mm

04-123

Œillet en plastique, 5/8”(15.8 mm)

Œillet en plastique de 5/8 po (15,8 mm) avec épaulements ronds, optimisé pour la soudure haute fréquence (HF).
Matériaux
PVC
Couleurs
Pour autres couleurs ou matières, merci de nous consulter…
Small drawing of 04-123 Œillet en plastique, 5/8”(15.8 mm)
Big drawing of 04-123 Œillet en plastique, 5/8”(15.8 mm)
Dimensions indicatif en mm
Dimensions indicatif en mm

04-125

Œillet en plastique, 1” (25 mm)

Œillet en plastique de 1” (25 mm) avec épaulements ronds, optimisé pour la soudure haute fréquence (HF).
Matériaux
PUR,PVC
Couleurs
Pour autres couleurs ou matières, merci de nous consulter…
Small drawing of 04-125 Œillet en plastique, 1” (25 mm)
Big drawing of 04-125 Œillet en plastique, 1” (25 mm)
Dimensions indicatif en mm
Dimensions indicatif en mm

(*) De plus petites quantités peuvent être livrées sur demande moyennant des frais de reconditionnement.
