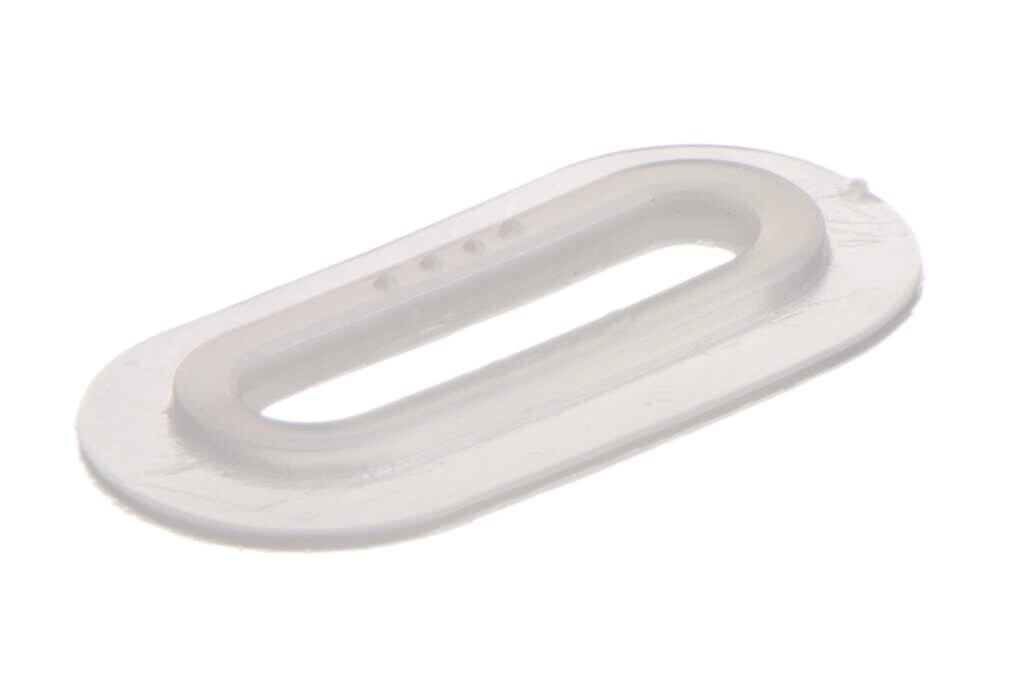

Ovale PVC Öse mit eckigen Flanken und 6x27 mm längliches Loch. Wird typisch als Lochverstärkung in Banner, Planen, Gebäudeverkleidungen etc. verwendet. Sowohl das Material als die Geometrie der Schraubflansch sind für HF Schweißen optimiert.
Im Einsatz
Ein Zugtest Seite an Seite: eine HF-geschweißte Carmo-Kunststofföse gegen eine herkömmliche Metallöse in PVC-beschichtetem Gewebe, gezogen, bis die Plane reißt. Die geschweißte Öse verschmilzt über die gesamte Flanschfläche mit der Folie, statt durchgestanzt zu werden: in Carmos Werkstatttest auf PVC-beschichtetem Nylongewebe (600 g/m²) hielt eine einseitig geschweißte Öse etwa das Dreifache der Kraft einer Metallöse, eine beidseitig geschweißte etwa das Vierfache. Interner Test mit unkalibriertem Zugkraftmesser: Richtwerte, kein zertifizierter Normtest; fragen Sie Carmo nach einem Test auf Ihrem eigenen Material. Der Grund, Ösen zu schweißen, statt Metallösen einzuschlagen.
HF geschweißter PVC Ösen werden mit der Folie zerschmelzen und eine Verbindung ergeben, die wesentlich stärker ist, und eine wesentlich größere Zugkraft standhält als Ösen aus Metall. Dies gilt vor allem, wenn mit Netz gearbeitet wird. PVC Ösen reißen nicht aus, rosten nicht und färben nicht auf das Material ab. Die Ösen können je nach Stoff eingefärbt werden und machen die Wiederverwendung von PVC und Vinylbanner viel einfacher.
Schweißzeiten von 1,5 Sekunden für einfache Ösen und 2-3 Sekunden für doppelte Ösen sind normal – je nachdem welcher HF Generator verwendet wird, und abhängig von der Dicke und Schichten, die geschweißt werden.
Diese Spritzgussteile werden in Dänemark hergestellt
Für Hochfrequenzschweißen mit unserer HF-Elektrode 07-402-0120 geeignet
Die meisten PVC-Komponenten von Carmo können in Carmos spezieller PVC/PUR-Mischung zum HF-Schweißen auf PUR-Substraten und -Folien geliefert werden. Bitte kontaktieren Sie unseren Vertrieb, um die Möglichkeiten zu prüfen und Preise sowie Mindestbestellmengen zu erfragen.
Brauchen Sie eine kundenspezifische oder modifizierte Variante? Carmo Print Moulding liefert funktionsfähige Prototypen in wenigen Tagen, und Engineering & Spritzguss führt Ihr Konzept bis zur Serienproduktion.
- Material und Geometrie für Hochfrequenz (HF)-Schweißen optimiert
- Vergleichbare oder höhere Zugstärke als Metallösen
- Kann die Farbe des Materials angepasst werden.
- Vermeiden Sie Belastungen und Rost
- Ermöglicht die einfache Wiederverwertung von Vinyl und PVC-Banner, Planen usw. wenn zur Entsorgung bereit.
- In Dänemark produziert aus hochwertigen Rohstoffen von EU-Lieferanten
Das Qualitätsmanagementsystem von Carmo A/S ist zertifiziert nach ISO 13485:2016 Medical devices quality management system durch Bureau Veritas (akkreditiert durch DANAK), Zertifikat Nr. DK020611. Geltungsbereich: Design, Entwicklung, Herstellung und Montage von spritzgegossenen Kunststoffkomponenten. Gültig: 2. September 2026 – 1. September 2029.
Alle Carmo-Kunststoffkomponenten werden unter demselben QMS und denselben Verfahren hergestellt.
| Ref# | Material | Farbe | Lager | Verp. | Prop. | Anw. | Kommentare | MOQ (stk.) | Verfügbar (stk.) |
|---|---|---|---|---|---|---|---|---|---|
| 04-134-1009 | PVC | 4 x 3.000 | 12.000 | - | |||||
| 04-134-1006 | PVC | 4 x 3.000 | 12.000 | - |
Benötigen Sie eine kleinere Menge? Sagen Sie uns, wie viele Sie benötigen. Wir können möglicherweise gegen eine Gebühr umpacken oder Sie an einen unserer Händler verweisen.
| Montierbar mit | |
| Ähnliche Artikel | |
| Andere Kunden kauften auch |
Alle Maße und Zeichnungen sind nominal. Für Auskunft über genaue Messungen und Detailzeichnungen - und kritische Integration - wenden Sie sich bitte an unseren Vertrieb.
Bitte beachten: Produkte aus PVC dürfen während Lagerung und Transport keinen höheren Temperaturen ausgesetzt werden, da sie sich naturgemäß sonst verformen können. Carmo empfiehlt einen Temperaturbereich zwischen 0 und 30 Grad Celsius. Um dieses Risiko zu minimieren, versendet Carmo alle Produkte in extrem stabilen Kartons und nur eine vergleichsweise geringe Anzahl an Artikeln pro Karton.
(*) Kleinere Mengen sind auf Anfrage lieferbar mittels Umpackgebühr.
(**) Lager können nur als Richtwerte betrachtet werden
