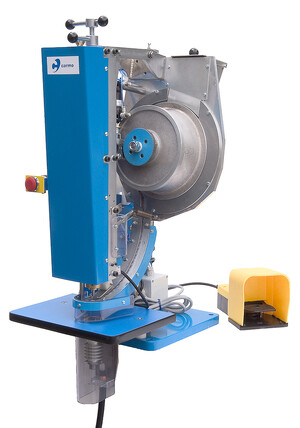

La 6010 est une machine fixe pour le poinçonnage et le soudage sur une face unique de petits œillets (5mm et 8 mm).

Il s’agit de notre machine la plus rapide, permettant un chargement automatique et 20 à 25 utilisations par minute (en fonction du matériau, de la vitesse de l’opérateur, du générateur etc.)

https://carmo.wistia.com/medias/nawapkopog?embedType=async&videoFoam=true&videoWidth=640

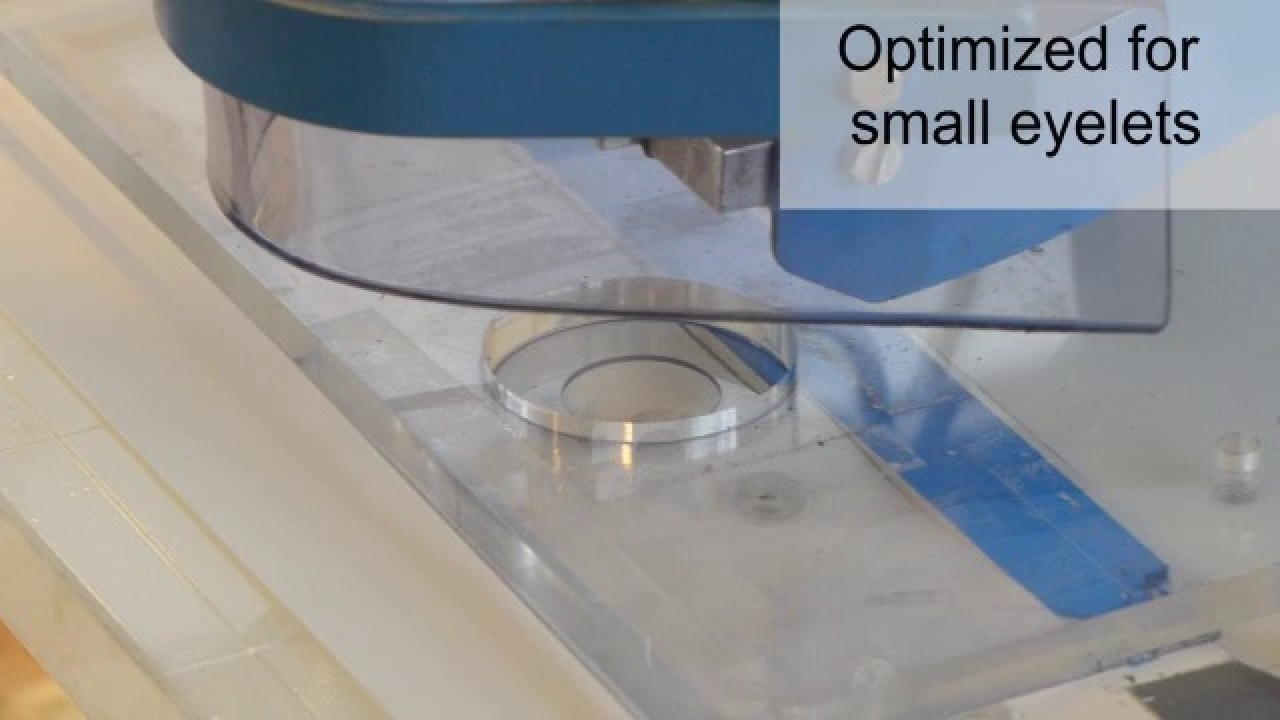

Optimisation pour petits œillets

  • Prend en charge des œillets de 5 et 8 mm.
  • Mécanisme de chargement particulier pour assurer un chargement et une orientation corrects des petits œillets.

Notre machine la plus rapide

  • Poinçonnage et soudage en une opération.
  • Chargement automatique des œillets.
  • 20 à 25 opérations par minute
    (en fonction du matériau, de la vitesse de l’opérateur, du générateur etc..)

Facilité de fonctionnement et d’entretien

  • Le système de chargement est équipé d’une pédale pour l’activation de l’opération de poinçonnage et de soudage.
  • Un écran de sécurité protège l’opérateur.

Le tambour de chargement et la barre de chargement sont equipés d’un guide en delrin réglable entre la plaque arrière et la glissière, ce qui assure un positionnement correct de la glissière, de manière à ce que l’œillet soit pris correctement par l’aiguille de poinçonnage.

Une nouvelle commande de relais temporisé du tambour assure un chargement optimum des œillets du tambour à la glissière. Le relais temporisé est relié à la prise (24 V ou 220 V) ou directement au générateur HF.

La presse à poinçonner/souder nécessite un raccordement à un générateur à air comprimé (6 à 7 bars) et à Haute Fréquence (2,5 à 3 kW recommandé)

Commande et informations sur les variantes

Toutes les mesures et tous les dessins sont nominaux. Pour des mesures exactes– et pour une intégration délicate - veuillez contacter les ventes pour des schémas détaillés.


6010 - Machine à poser les œillets
La 6010 est une machine à œillets stationnaire pour le poinçonnage et la soudure simple de petits oeillets en PVC (5 mm et 8 mm). Doit être reliée à l'alimentation, au générateur HF et à l'air comprimé.
Order# Description Prenez de stock Propriétés Comentaires
07-768-7000
07-768-7052
6010-electrodes - Électrodes pour utilisation dans la soudeuse 6010
Order# Description Prenez de stock Propriétés Comentaires
07-453-7010
07-453-7030

(*) De plus petites quantités peuvent être livrées sur demande moyennant des frais de reconditionnement.
