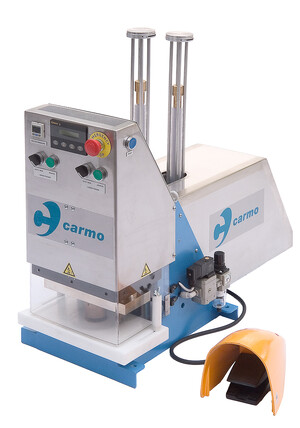

La machine à souder CP8 associe le poinçonnage et le soudage. Elle prend en charge à la fois le soudage à face unique et double face et offre une commande par automate programmable ainsi qu’une alimentation automatique.

Il s’agit d’une machine à souder stationnaire adaptée pour la production de vastes quantités avec un nombre élevé d’œillets.

Nous avons conçu cette unité en mettant l’accent sur la flexibilité, le débit, la sécurité et la facilité de fonctionnement.

Fonctionnement à face unique et à double face

  • Le système de chargement pour le poinçonnage/soudage est livré avec un magasin double (CP8-D) et il est fabriqué pour les œillets en PVC Carmo 11/27 ou 13/32 ou 15/37 ou 19/43.
  • La CP8-D peut – sur simple manipulation – être modifiée pour fonctionner en tant que soudeuse pour œillet unique ou double œillet

Puissance et débit

  • Poinçonnage et soudage en une seule fonction.
  • Le poinçonnage est facilement réalisé à travers 4 à 6 couches de film plastique.
  • Utilisée en production, vous pouvez estimer avoir 6 à 12 soudages par minute en fonction de la dimension de l’œillet, de la vitesse de l’opérateur et du générateur.

Sécurité et facilité d’utilisation

  • Le système de chargement est équipé d’une pédale pour activer le fonctionnement du poinçonnage et du soudage.
  • La machine est livrée avec un écran de protection et un dispositif de sécurité.
  • Cylindre piston compact avec commande d’arrêt de profondeur.
  • Système de commande par automate programmable et EPROM remplaçable.
  • Un affichage LCD vous indique les données telles le disfonctionnement, le temps de soudage et la nécessité d’alimenter les œillets dans les magasins.
  • Machine quasi – silencieuse – entretien facile.

Note

La presse à poinçonner/souder CP8 nécessite un raccordement à un équipement à air comprimé et un générateur Haute Fréquence (2,5 – 3 kW recommandé).

La presse à poinçonner/souder et el générateur Haute Fréquence doivent être marqués CE comme une seule unité.

En savoir plus sur le marquage CE des machines

Welding PVC eyelets Le soudage d’œillet sur face unique permet une insertion et un soudage rapides et la possibilité de masquer l’œillet de la visibilité directe – particulièrement utile dans la fabrication de qualité supérieure.

Le soudage d’œillet sur double face permet une résistance et une durabilité maximum – particulièrement dans les matières en maille.

Ces machines sont conçues, assemblées manuellement et testées au Danemark, offrant une qualité et une durabilité supérieure.


Commande et informations sur les variantes

Toutes les mesures et tous les dessins sont nominaux. Pour des mesures exactes– et pour une intégration délicate - veuillez contacter les ventes pour des schémas détaillés.


CP8 - Soudeuse automatique à double face pour la soudure HF des oeillets en plastique
Soudure double face à grande vitesse. Besoin de connexion à la puissance, au générateur HF et à l'air comprimé.
Order# Description Prenez de stock Propriétés Comentaires
07-763-7015
07-763-7025
07-763-7035
07-763-7045
CP8-electrodes - Électrodes pour utilisation dans la soudeuse CP8
Order# Description Prenez de stock Propriétés Comentaires
07-456-7005
07-456-7008
07-456-7010
07-456-7014
07-456-7015
07-456-7020
07-456-7030
07-456-7040

(*) De plus petites quantités peuvent être livrées sur demande moyennant des frais de reconditionnement.
